Toute design d’un réseau de transport ou de distribution d’eau est déterminée par un besoin d'approvisionnement hydraulique (Qh), à un ou plusieurs points de consommation.

Dans le cas de transport entre deux points, il existe le besoin d’un certain débit au point de sortie, qui sera le même que le débit tout au long du réseau de transport (Qt). Dans le cas d’un réseau de distribution avec différents points de consommation, il existe différents débits le long du réseau, en fonction de comment est le maillé, les débits et les points de consommation (Q1, Q2,… Qn).

Les débits obtenus aux points de consommation (Qn) sont déterminés par les pressions qu'il y a en ces points avant les éléments de réglage. Pour cela, il faut placer les éléments de réglage nécessaires afin d’obtenir lesdits débits (émetteurs d’irrigation, buses d’aspersion, robinets, vannes régulatrices, etc.). S'il faut obtenit le plus grand débit possible, il ne faut placer aucun élément de réglage (sortie libre), et celui-ci est exclusivement déterminé par la conduite et la section de sortie, en plus des différentes pressions du réseau.

Sélection des diamètres

Remarques initiales et définitions

Tout d'abord, dans les calculs hydrauliques des canalisations, lorsque nous référons de façon générique au diamètre d’une conduite, il faut comprendre que nous parlons du diamètre intérieur (DI), étant donné que c’est celui qui conditionne la capacité de transport. Ensuite, le dimensionnement hydraulique de la canalisation est déterminé par le diamètre.

Une série de concepts élémentaires faisant référence à la sélection des diamètres est définie ci-après:

  • Diamètre intérieur (DI): Diamètre intérieur moyen de la canalisation dans une section quelconque.
  • Diámetro exterior (DE). Diamètre extérieur moyen de la canalisation dans une section quelconque.
  • Diámetro nominal (DN). Valeur prise d’une série de nombres conventionnels adoptés afin de caractériser les diamètres au niveau des dimensions, et qui coïncide généralement avec sa valeur réelle en millimètres.

Lorsqu'il est utilisé simplement le terme « Diamètre Nominal (DN) », il peut se référer tant aux diamètres intérieurs (DI) qu'extérieurs (DE). Le DN fait référence au diamètre intérieur lorsqu’il s’agit de canalisations en fonte ductile, béton et PRFV; et au diamètre extérieur quand il s’agit de conduites en acier, PVC-U, PE et de la canalisation TOM® en PVC-BO.

Vitesses conseillées

Le dimensionnement hydraulique est donné par la détermination du diamètre intérieur car il conditionne la capacité de transport de ladite canalisation.

Calculos hidraulicos en el diseño de redes

Où:

  • v: vitesse de circulation de l’eau en m/s
  • DI: diamètre intérieur de la canalisation en m
  • n: coefficient de Manning (pour le PVC-BO, n= 0,007 dans des conduites nouvelles et n= 0,009 pour des conduites en service)

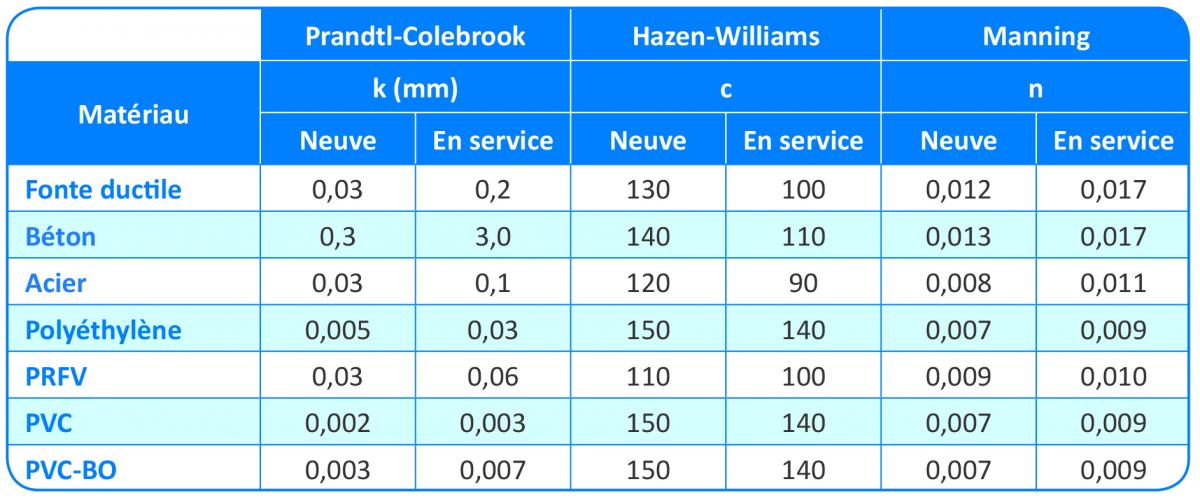

Coefficients de Prandtl-Colebrook-White, Hazen-Williams et Manning

Calculs hydrauliques

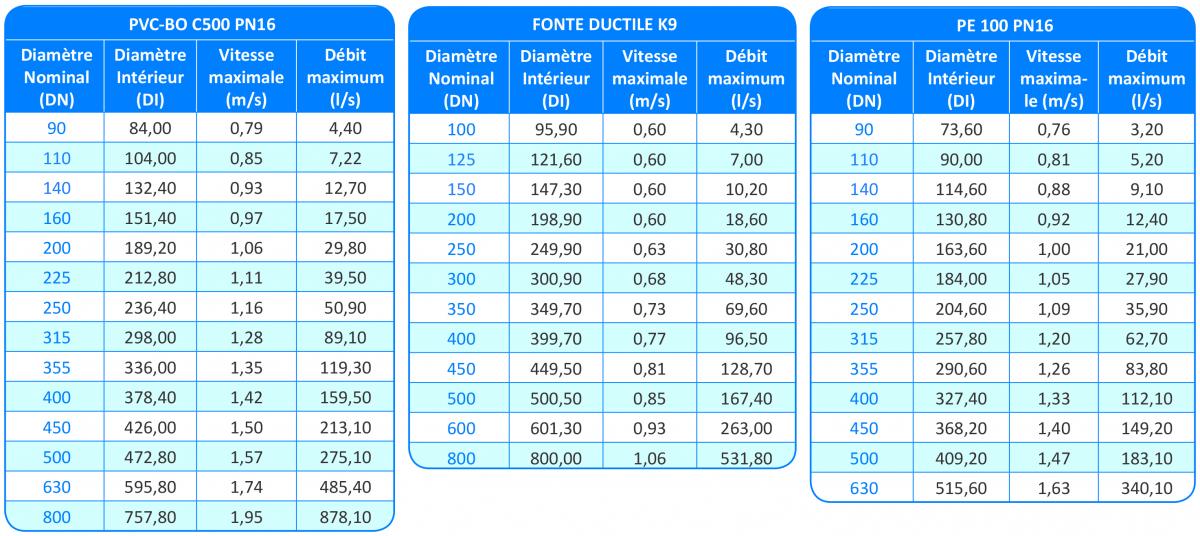

Le tableau présenté ci-dessous montre une comparaison entre les vitesses maximales conseillées de toute la gamme de canalisations est détaillée ci-dessous : TOM® en PVC-BO C500 PN16, Fonte Ductile K9 et PE100 PN16:

Calculs hydrauliques
