Transport

Tout d’abord, il faut mentionner que le transport des tuyaux doit se faire conformément aux normes routières en vigueur. Pour optimiser le transport, il est recommandé de suivre les annotations suivantes:

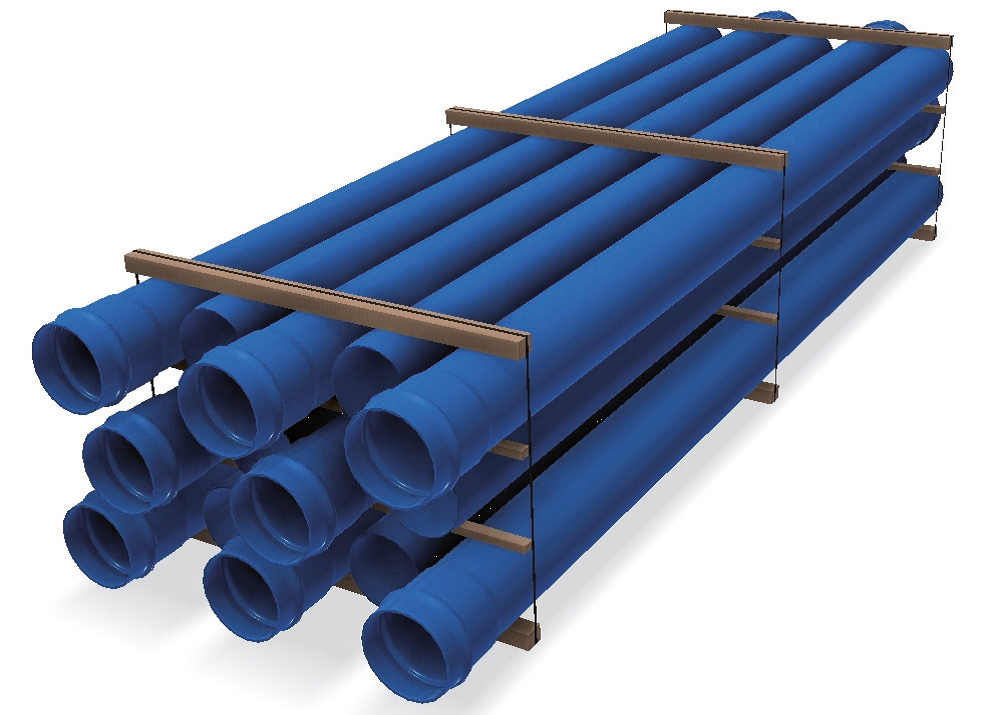

  • S’il faut transporter différents diamètres dans un même envoie, placer en premier lieu les grands diamètres en bas. Il faut utiliser des lits en bois, dont les caractéristiques varieront en fonction du diamètre nominal de la canalisation.
  • Laisser les tulipes libres, en alternance de tulipes et caps.

TOM pipes transport

  • Pendant la réception des tubes, il faudra contrôler l’état des mêmes.

Manipulation

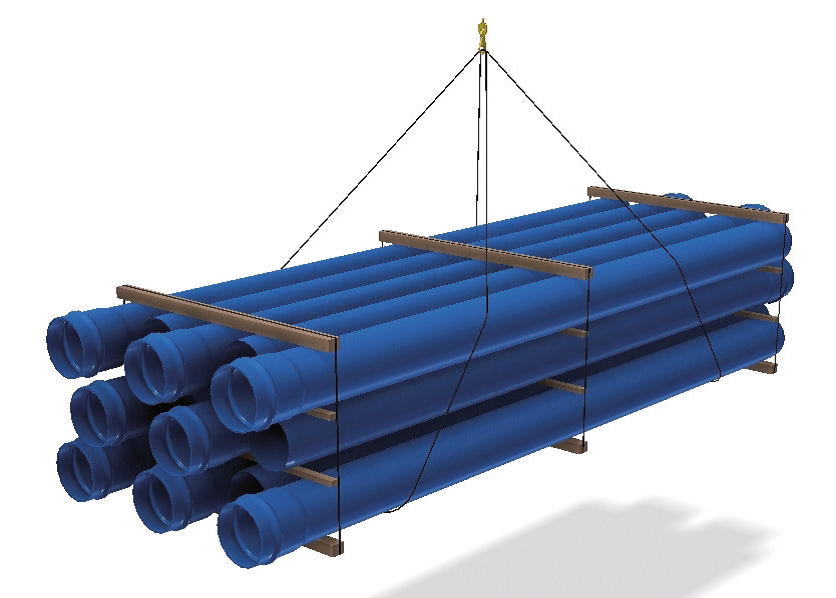

Il est recommandé de réaliser la décharge du camion avec l’aide des élingues plates. Après, pour charger et décharger les tubes de diamètres ≥DN250 mm, ils seront utilisés des équipes mécaniques. Et pour les diamètres inférieurs à DN250 mm, il suffira avec des moyens manuels.

TOM pipes handling

Stockage

Pour un correct magasinage, il est conseillé ce qui suit:

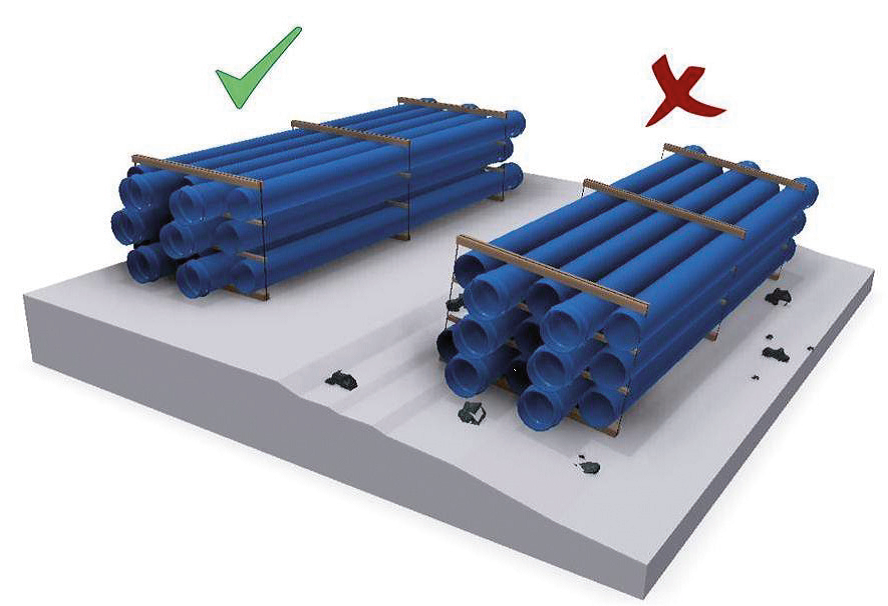

  • Stocker les tubes horizontalement en une zone plate sur des appuis placés tous les 1,5 mètres afin d’éviter la possible flexion du produit..
  • Éviter que les tulipes souffrent des érosions par le sol, notamment si celui-ci est en pierre, en béton ou bitumineux.
  • Ne pas empiler en dépassant les 1,5 mètres d’hauteur, vu que les tubes de la partie inférieure pourraient s’abîmer, et même pour éviter les chutes des tubes supérieurs.
  • Les tulipes doivent rester libres, en alternance des tulipes et caps.
  • En cas d’exposition prolongée au soleil, il faut protéger les palets avec un matériau opaque, si possible en couleur blanche, pour éviter une hausse de température dans la canalisation.

TOM pipes transport

Installation

Excavation

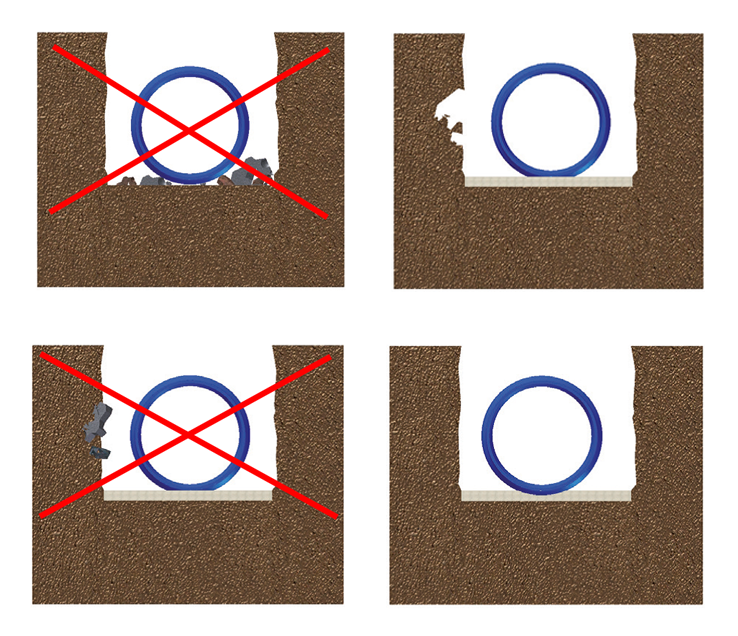

Tous les rochers trouvés dans les parois de l’excavation devront être enlevés parce qu’ils pourraient tomber sur le lit de sable.



Il faudra enlever du fond de l’excavation les corps durs comme pierres, restes de démolitions, etc. Après les études géotechniques préalables du terrain, le lit d’appui de la canalisation pourra être celle du terrain ou bien, matériau granulaire compacté avec minimum 10 cm d’épaisseur.

On pourrait ajouter qu’en terrains avec nappe phréatiques, le lit d’appui doit être constitué par des matériaux de granulométrie comprise entre 5 et 30 mm.

 TOM pipes installation

Assemblage



Dans les canalisations TOM® en PVC-BO, tant le biseau comme le marquage du côté mâle sont définis. Cela est important pour un bon logement du joint d’étanchéité ainsi que pour localiser la limite de connexion.



Les recommandations principales pour garantir une bonne connexion entre la tulipe et le bout mâle sont les suivantes:

  • Enlever les tampons de protection.
  • Vérifier que le tuyau est propre et en état correct, notamment au niveau des tulipes et des bouts mâles.
  • Vérifier que le biseau est en parfait état et sans aucun cassement.
  • Avérer que le joint est bien placé, propre et sans éléments étranges (pierres, sable, etc.).
  • Lubrifier le biseau du côté mâle et le joint de la tulipe avec lubrifiant pour joints.

Numéro d’unions par kg de lubrifiant :

TOM pipes

  • Aligner la canalisation au maximum tant en horizontal comme en vertical.
  • Introduire uniquement le bord du biseau en la tulipe, de telle sorte qu’il supporte le tuyau, laissant le reste de la tulipe libre.
  • En cas des canalisations de diamètre nominal ≤250 mm, pousser de façon firme et sèche dès l’autre bout du tube, pour en profiter l’inertie produite par le déplacement, et ainsi introduire le côté mâle jusqu’à ce que le marquage du plafond d’emboîtement reste caché dans la tulipe.

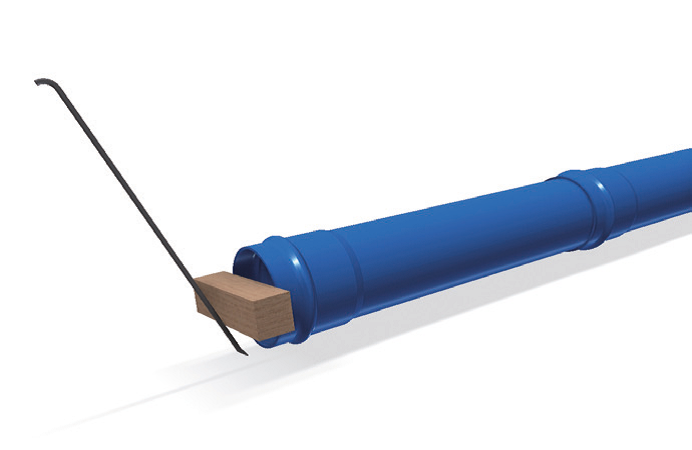

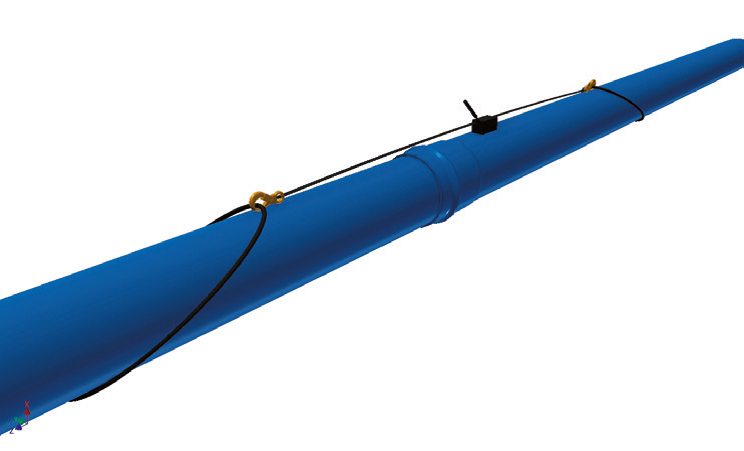

  • Lorsqu’il s’agit des grands diamètres >250 mm, c’est nécessaire l’aide des moyens mécaniques pour l’introduction du tube, en utilisant les matériaux comme bois ou élingues.

TOM pipes installation

TOM pipes installation

Preuves sur chantier et mise en service

En tout ce qui est relatif à l’installation, preuves sur chantier et mise en service, il faut suivre les procédures de la norme UNE-EN 805 « Approvisionnement d’eau », et/ou des organismes compétentes. Au fur et à mesure de l’exécution du montage, il faut tester la canalisation installée en tronçons complètement exécutés. Il est recommandé de faire les preuves en longueurs de 500 mètres, pouvant les varier selon la normative en vigueur ou des directrices du maître d’oeuvre. Pour cela, il faudra fermer les extrêmes du tronçon à tester avec des pièces adéquates. La canalisation devra être partiellement remplie avec les unions découvertes.

La pression de preuve (STP) en N/mm2 (0,1 N/mm2 = 1 atm) sera:

a) Si le coup de bélier a été calculé en détail :

          STP = MDP + 0.1

b) Si le coup de bélier est estimé, on prendra la valeur mineure entre:

          STP = MDP + 0.5 and STP = 1.5 · MDP

MDP est la pression maximale de design, c’est-à-dire, la pression maximale qui peut être attendue en une canalisation, y compris l’effet du coup de bélier.

La mise en service des conductions pour l’eau potable devra suivre ce qui est établi dans la législation en vigueur, en termes de nettoyage et désinfection.
