Bien que d’autres utilisations soient possibles, les tuyaux TOM® sont spécialement adaptés pour des installations souterraines.

Dans cet écrit, nous souhaitons fournir toute l’information et points nécessaires pour l’étude correcte de la preparation de la tranchée :

Excavation :

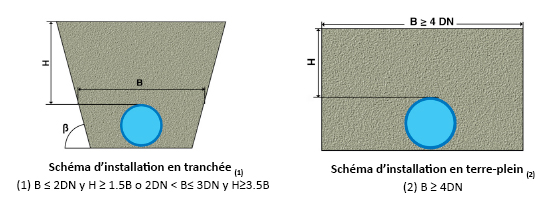

Dans cet écrit, nous allons prendre en compte le cas d'installation les plus courantes : installation en tranchée ou  en terre-plein.

  • Hauteur de remblaiement au-dessus de la génératrice supérieure du tube, H, en mètres.
  • Largueur de la tranchée au niveau de la génératrice supérieure du tube, B, en mètres. En cas d’installation en terre-plein, il est considéré B ≥ 4 DN

Angle d’inclination des parois de la tranchée, β, en degrés.

Dimensioning of trenches: external load stress and deformation in underground installations of PVC-O pipes

En règle générale, lorsqu’il n’y a pas de trafic routier, la génératrice supérieure du tuyau sera à une profondeur minimale de 0,6 mètre, allant, en cas de trafic routier à une profondeur minimale d’ 1 mètre, une fois vérifiée pour le calcul correspondant, selon l’hypothèse plus défavorable prévue pour son utilisation.

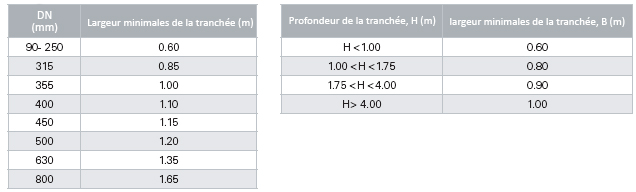

Les largeurs minimales des tranchées seront établies en fonction du diamètre nominal et la profondeur :

Dimensioning of trenches: external load stress and deformation in underground installations of PVC-O pipes

Caractéristiques d’appui et relation de projection :

Au fond de la tranchée un appui homogène devra être assuré, uniforme et ferme tout au long du tuyau. Les données à savoir sont l’angle d’appui, 2α, en degrés, et la relation de projection. Par exemple, pour effectuer le calcul il faut prendre en compte 2 types :

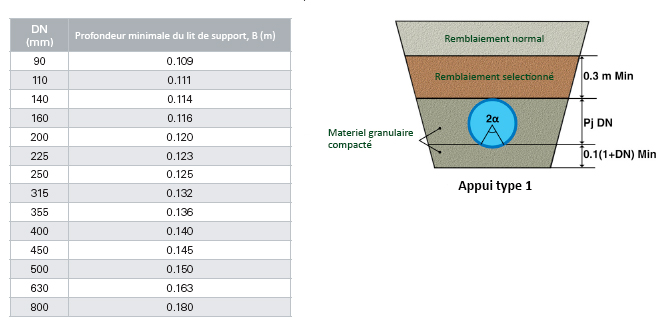

TYPE 1: L’appui est un lit continu, de matériau granulaire compacté sur lequel est placé le tuyau. Le lit d’appui doit avoir un compactage uniforme sur toute sa longueur et entourer le tube selon l’angle d’appui 2α. La relation de projection pour ce type d’appui est Pj = 1:

Dimensioning of trenches: external load stress and deformation in underground installations of PVC-O pipes

En résumé et pour un comportement optime de l’installation, il faut créer un lit de sable (ou avec un autre matériau granulaire fin) d’une épaisseur de 10 à 18 cm sur lequel le tube sera appuyé. La canalisation ne peut rester en aucun cas en contact direct sur les rochers ou sur de grandes pierres.

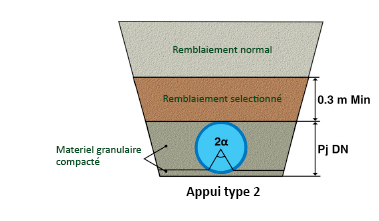

TYPE 2: Sur ce type d’appui, le tube reste directement dans le fond de la tranchée ou sur le sol naturel, lorsqu’il s’agit d’une installation en terre-plein.

L’utilisation sera uniquement sur sols sableux, sans pierres ni pierres de sable. Une fois installé le tuyau, nous procédons à mettre le remblai sélectionné, en compactant bien sur les deux côtés du tuyau, assurant l’angle d’appui 2α. La relation de projection pour ce type d’appui est Pj = 1.

Dimensioning of trenches: external load stress and deformation in underground installations of PVC-O pipes

Une fois placés les tuyaux sur la ligne centrale de la tranchée et les unions faites, le remblaiement doit se faire sur les deux côtés du tube. Le remblai sera fait par couches tassées d’épaisseur non supérieure à 15 cm, en gardant de façon constante la même hauteur sur les deux côtés du tuyau, jusqu’à atteindre le couronnement du même. Le degré de compactage doit être supérieur à 95% Proctor Normal. Le degré de compactage à obtenir sera le même que celui du lit. Attention de ne pas laisser des espaces sans remplir au-dessus du tuyau.

Le remplissage de la tranchée doit être d’une hauteur de trente centimètres au-dessus de la  couronne du tuyau avec un remblai sélectionné. Tassez avec un piston léger sur les côtés du tube, en laissant sans compacter la zone centrale sur la largeur de la projection horizontale de la canalisation. À partir de là, l’utilisation de la terre provenant de l’excavation peut être employée pour le remblaiement, compactées en couches successives de hauteur non supérieure à 20 cm et avec un degré de compactage 100% Proctor Normal.
